高總線速率和存儲速率的大系統測試平臺

面對測試部件的結構復雜化，需要布置更多的測點用以獲取詳細的數據參數。尤其對 于大型發動機、大型液壓控制系統、大型風洞以及大型振動臺等測試，通常需要較多的測 試通道用以組建測試平臺。此時我們需要保證測試數據在大通道、高采樣率下可靠存儲， 而傳統的 RS 總線、PCI 總線等形式，并無法保證在此種測試工況下正常存儲。因此通常情 況下，傳統總線的解決方式為：減少單臺設備通道數，以減少流盤存儲數據 傳統總線弊端： 需要很多測試設備組網進行，同步性是否得以保證？ 多臺設備數據存儲是否完整？ 數據無法匯總，數據處理文件數較多。

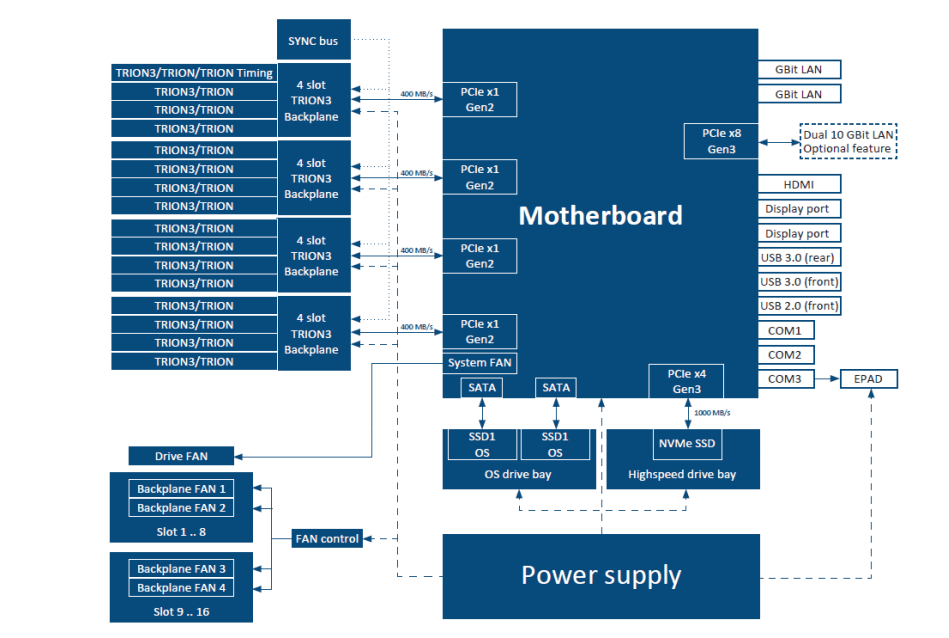

德維創 PXI/E 總線優勢： 基于 PXI/E 的 AD 板卡，可保障單卡數據傳輸速率高達 200MB/S，而德維創的 DEWE3 系列機箱的存儲方式同樣進行了優化設計，其數據存儲速率可以達到 1GB/s，這也 是為什么 DEWETRON 的機箱可以做到單臺 128 通道，并實現高速數據存儲。

大型測試平臺

在前面的論述中我們提到，在面對大型發動機、大型液壓控制系統、大型風洞以及大 型振動臺等測試任務時，由于結構復雜、測點較多、傳感器類型復雜，大型測試平臺的建 設將逐漸增多，以應對不同型號產品、不同測試任務的測試工作。 大型測試平臺特點：

① 設備支持信號多樣化；

② 數據傳輸、數據存儲可靠；

③ 通道數量較多；

④ 多臺設備可以組網，并進行數據傳輸；

⑤ 通道間同步性高，可以保障時統信號統一和測試信號相位

基于文章前面部分的功能描述，DEWETRON 設備可以滿足大型測試平臺的測試需求， 并在實際測試中取得穩定可靠的表現。
